CamAlign de DSC Laboratories

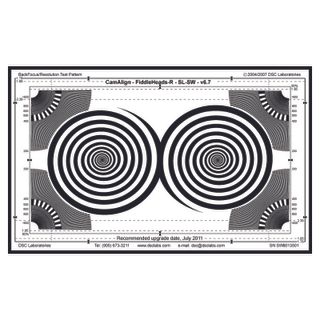

El cuadro de pruebas para cámaras de iluminación frontal de la serie CamAlign Fiddleheads with Resolution de DSC Laboratories está diseñado para verificar las capacidades de resolución y enfoque de las cámaras. Los patrones en espirales dobles del cuadro generan una señal visual cuando se alcanza el punto justo de enfoque correcto. Los patrones de los extremos identifican las capacidades de resolución hasta 1600 líneas de televisión por altura de imagen (LPPH).

El cuadro Fiddleheads with Resolution brinda marcadores tipo corbatín de encuadre para realizar exploraciones con una proporción de pantalla de 4:3 y 16:9. También incluye líneas de encuadre de imágenes en movimiento para 2,35, 1,85, y 90 por ciento de 1,85.

El cuadro de pruebas está disponible en tres tamaños: 21,3 × 13, 40 × 24 y 51,5 × 30,5 pulgadas
